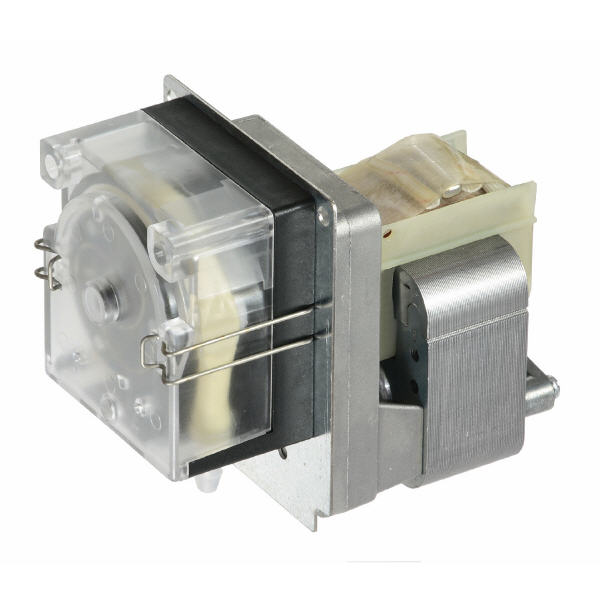

CP84 - Schlauchpumpe

Hochwertige OEM-Einbaupumpe zur Systemintegration. Die CP84 Pumpe, die ideal zum Schalttafeleinbau geeignet ist, kann wahlweise mit einem hochwertigen 230V AC Getriebe-Spaltpolmotor mit oder mit einem 117V AC (amerk. Version) Getriebe-Spaltpolmotor geliefert werden.

Ausgeliefert wird die Pumpe mit einem gefederten 3-Rollen Drekreuz. Optional kann das Drehkreuz auch mit 2- oder 6-Rollen ausgestattet werden.

Ein Schlauchwechel ist werkzeuglos durch den abnehmbaren, vorderen Pumpenkopf möglich. Idealerweise ist die Pumpe mit Schläuchen in den Größen: 4,8x8,0 / 6,4x9,6 / 7,5x10,7 mm betrieben werden. Optional ist auch ein Modifikation für Endlosschlauch erhältlich.

Die hochwertigen AC-Getriebe-Spaltpolmotoren sind mit 7 verschiedenen Untersetzungen von minimal 25 UPM bis maximal 260 UPM (117V AC - max. 135 UPM) erhältlich. Mit der größten Drehzahl von 260 UPM und dem größtmöglichen Peristaltikschlauch lassen sich Fördermengen von bis zu 52,8 l/h (0,88 l/min) bei der 230V AC Version, bzw. 60,00 l/h (1,00 l/min) bei der 117V AC Version realisieren (siehe Tabelle).

Förderleistung - 230V AC 50Hz

Drehzahl Schlauchmaß (IDxAD)
  4,80 x 8,00 mm 6,40 x 9,60 mm 7,50 x 10,70 mm
25 UPM 60 ml/min - 3,6 l/h 80 ml/min - 4,8 l/h 95 ml/min - 5,7 l/h
50 UPM 110 ml/min - 6,6 l/h 160 ml/min - 9,6 l/h 175 ml/min - 10,5 l/h
83 UPM 180 ml/min - 10,8 l/h 260 ml/min - 15,6 l/h 290 ml/min - 17,4 l/h
116 UPM 250 ml/min - 15 l/h 360 ml/min - 21,6 l/h 420 ml/min - 25,2 l/h
135 UPM 290 ml/min - 17,4 l/h 420 ml/min - 25,2 l/h 490 ml/min - 29,4 l/h
200 UPM 410 ml/min - 24,6 l/h 610 ml/min - 36,6 l/h 760 ml/min - 45,6 l/h
260 UPM 530 ml/min - 31,8 l/h 770 ml/min - 46,2 l/h 880 ml/min - 52,8 l/h

Förderleistung - 117V AC 60Hz

Drehzahl Schlauchmaß (IDxAD)
  4,80 x 8,00 mm 6,40 x 9,60 mm 7,50 x 10,70 mm
25 UPM 70 ml/min - 4,2 l/h 100 ml/min - 6 l/h 130 ml/min - 7,8 l/h
50 UPM 130 ml/min - 6,6 l/h 190 ml/min - 11,4 l/h 220 ml/min - 13,2 l/h
83 UPM 220 ml/min - 13,2 l/h 310 ml/min - 18,6 l/h 400 ml/min - 24 l/h
116 UPM 290 ml/min - 17,4 l/h 460 ml/min - 27,6 l/h 600 ml/min - 36 l/h
135 UPM 340 ml/min - 20,4 l/h 540 ml/min - 32,4 l/h 700 ml/min - 42 l/h

Leerlauf-Nenndrehzahl, Exemplarische Förderleistung ermittelt mit Silikonschlauch (Shore-Härte: 60), nach 15 Minuten Betrieb, ohne Gegendruck mit 3-Rollen Drehkreuz. (ml/min +/-15%)

Verfügbare Schlauchmaterialien

  • Silikon
  • Santoprene™
  • Tygon
  • Viton
  • etc.

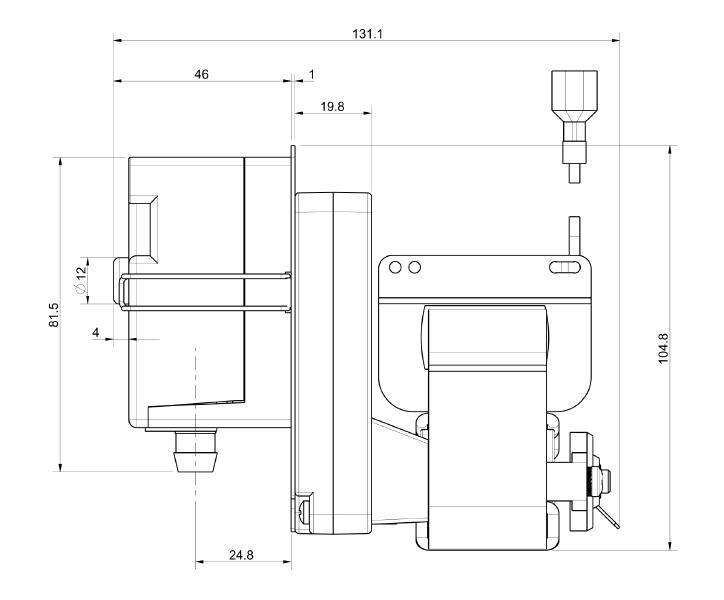

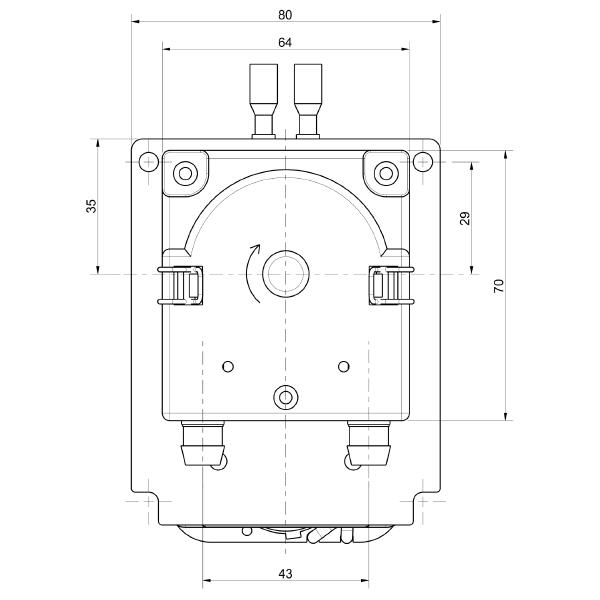

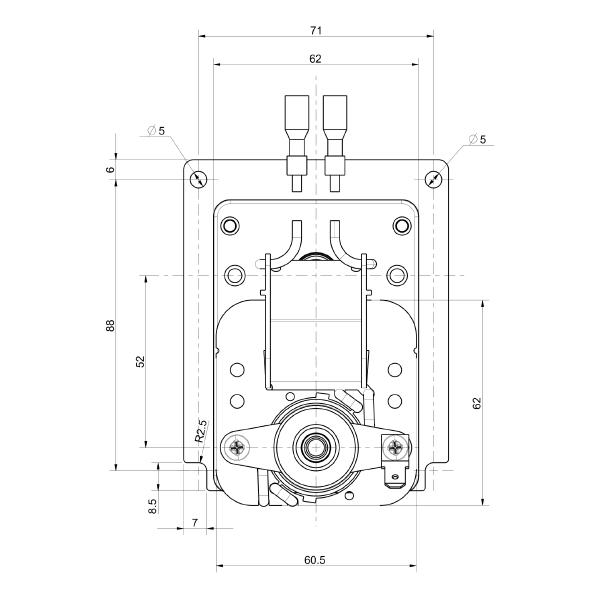

Abmessungen
