CP33 - Schlauchpumpe

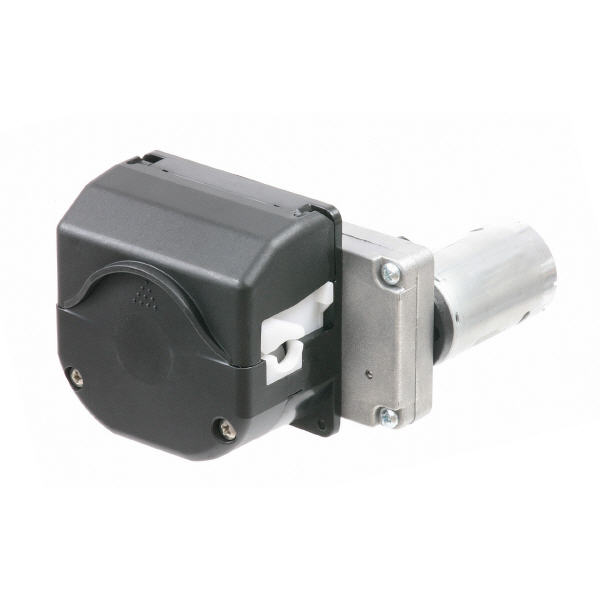

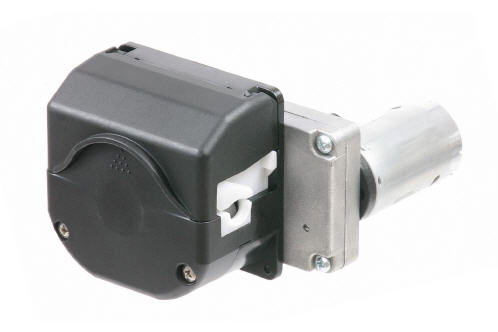

Hochwertige OEM-Einbaupumpe zur Systemintegration. Die CP33 Pumpe, die ideal zum Schalttafeleinbau geeignet ist, kann wahlweise mit einem hochwertigen 12V DC oder 24V DC Getriebemotor geliefert werden.

Die doppelt kugelgelagerte Achswelle sorgt für eine hohe Dosiergenauigkeit und Langelebigkeit des Dosierschlauches. Ausgeliefert wird die Pumpe mit einem gefederten 3-Rollen Drekreuz. Optional kann das Drehkreuz auch mit einem 6-Rollen Drehkreuz ausgestattet werden.

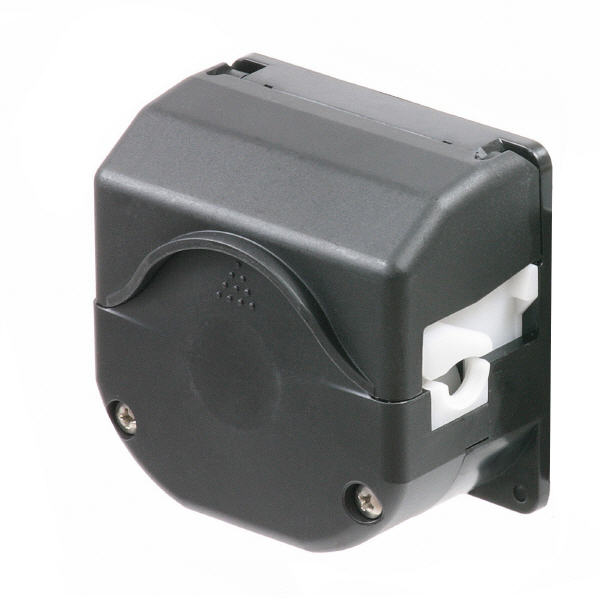

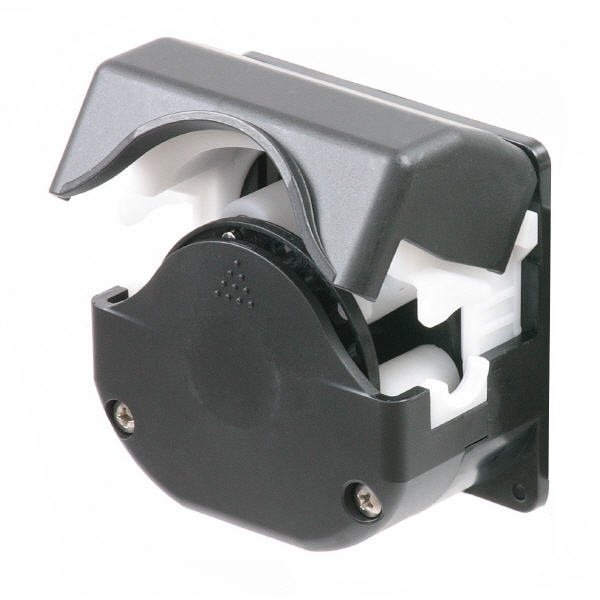

Kennzeichnend für diese hochwertige Pumpe ist der Pumpenkopf mit "Rapid Tube X-Change" System. Mit nur einem Handgriff lässt sich die obere Laufbahn des Peristaltikschlauches nach oben klappen und ein Schlauchwechsel kann werkzeuglos erfolgen. Der spezielle Pumpenkopf ist ideal für Anwendungen bei denen ein Endlosschlauch oder gar ein häufiger Wechsel des Schlauches gefordert ist (z.B. Klebstoffe, Harze, kontaminierte Laborschläuche, etc.).

Die hochwertigen DC-Getriebemotoren sind mit 7 verschiedenen Untersetzungen von minimal 50 UPM bis maximal 300 UPM erhältlich. Mit der größten Drehzahl von 300 UPM und dem größtmöglichen Peristaltikschlauch lassen sich Fördermengen von bis zu 120,00 l/h (2,00 l/min) realisieren (siehe Tabelle).

Rapid Tube X-Change

Förderleistung

Drehzahl Schlauchmaß (IDxAD)
  6,40 x 9,60 mm 8,00 x 12,00 mm
50 UPM 0,26 l/min - 15,6 l/h 0,34 l/min - 20,4 l/h
83 UPM 0,42 l/min - 25,2 l/h 0,54 l/min - 32,4 l/h
116 UPM 0,52 l/min - 31,2 l/h 0,70 l/min - 42 l/h
135 UPM 0,66 l/min - 39,6 l/h 0,81 l/min - 48,6 l/h
160 UPM 0,71 l/min - 42,6 l/h 0,95 l/min - 57 l/h
200 UPM 0,87 l/min - 52,2 l/h 1,20 l/min - 72 l/h
300 UPM 1,50 l/min - 90 l/h 2,00 l/min - 120 l/h

Leerlauf-Nenndrehzahl, Exemplarische Förderleistung ermittelt mit Silikonschlauch (Shore-Härte: 60), nach 15 Minuten Betrieb, ohne Gegendruck mit 3-Rollen Drehkreuz. (ml/min +/-15%)

Förderschläuche

Grundsätzlich können Förderschläuche in den Größen: 4 bis 12mm (Außen-Durchmesser) bei Wandstärken von 1,6 bis 2,1 mm verwendet werden.

Verfügbare Schlauchmaterialien

  • Silikon
  • Santoprene™
  • Tygon
  • Viton
  • etc.
