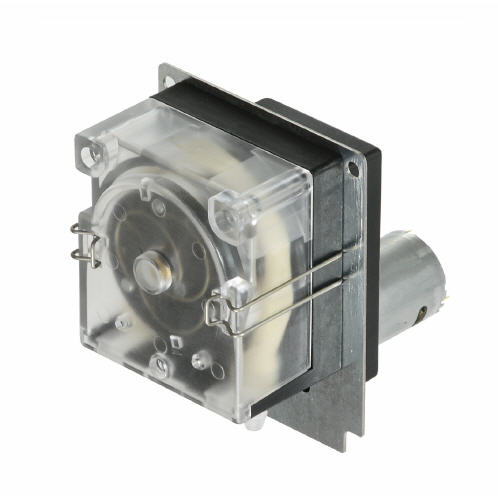

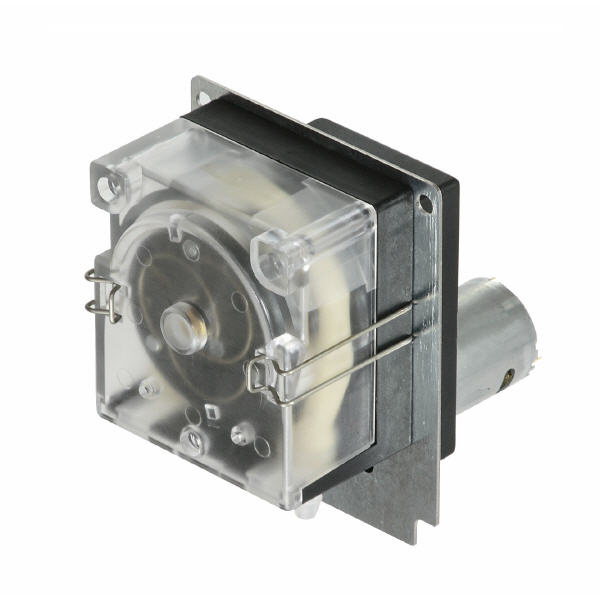

CP82 - Schlauchpumpe

OEM-Einbaupumpe zur Systemintegration. Die CP82 Pumpe, die ideal zum Schalttafeleinbau geeignet ist, kann wahlweise mit einem 12V DC oder 24V DC Basis-Getriebemotor Typ A geliefert werden. Der Basismotor eignet sich hervorragend für kleinere Dosiermengen und kurze Betriebszeiten. Preis-Leistung stehen bei diesem Antrieb im Vordergrund.

Ausgeliefert wird die Pumpe mit einem gefederten 3-Rollen Drekreuz. Optional kann das Drehkreuz auch mit 2- oder 6-Rollen ausgestattet werden.

Ein Schlauchwechel ist werkzeuglos durch den abnehmbaren, vorderen Pumpenkopf möglich. Idealerweise ist die Pumpe mit Schläuchen in den Größen: 4,8x8,0 / 6,4x9,6 / 7,5x10,7 mm betrieben werden. Optional ist auch ein Modifikation für Endlosschlauch erhältlich.

Die Basis-DC-Getriebemotoren sind mit 5 verschiedenen Untersetzungen von minimal 30 UPM bis maximal 145 UPM erhältlich. Mit der größten Drehzahl von 145 UPM und dem größtmöglichen Peristaltikschlauch lassen sich Fördermengen von bis zu 34,8 l/h (0,58 l/min) realisieren (siehe Tabelle).

Förderleistung

Drehzahl Schlauchmaß (IDxAD)
  4,80 x 8,00 mm 6,40 x 9,60 mm 7,50 x 10,70 mm
30 UPM 60 ml/min - 3,6 l/h 80 ml/min - 4,8 l/h 105 ml/min - 6,3 l/h
50 UPM 100 ml/min - 6 l/h 130 ml/min - 7,8 l/h 160 ml/min - 9,6 l/h
90 UPM 150 ml/min - 9 l/h 210 ml/min - 12,6 l/h 290 ml/min - 17,4 l/h
130 UPM 220 ml/min - 13,2 l/h 300 ml/min - 18 l/h 410 ml/min - 24,6 l/h
145 UPM 310 ml/min - 18,6 l/h 470 ml/min - 28,2 l/h 580 ml/min - 34,8 l/h

Leerlauf-Nenndrehzahl, Exemplarische Förderleistung ermittelt mit SANTOPRENE-Schlauch (Shore-Härte: 60), nach 15 Minuten Betrieb, ohne Gegendruck mit 3-Rollen Drehkreuz. (ml/min +/-15%)

Verfügbare Schlauchmaterialien

  • Silikon
  • Santoprene™
  • Tygon
  • Viton
  • etc.

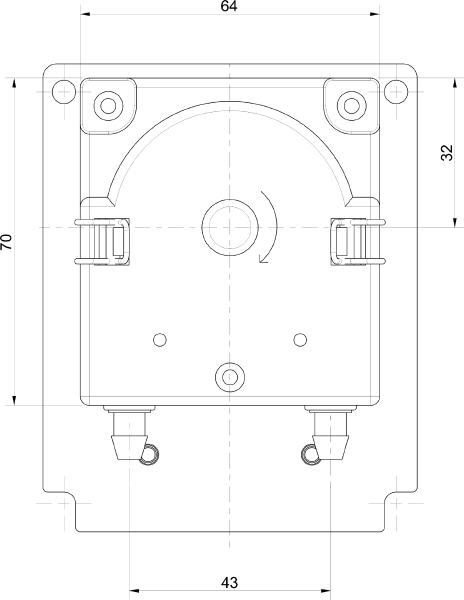

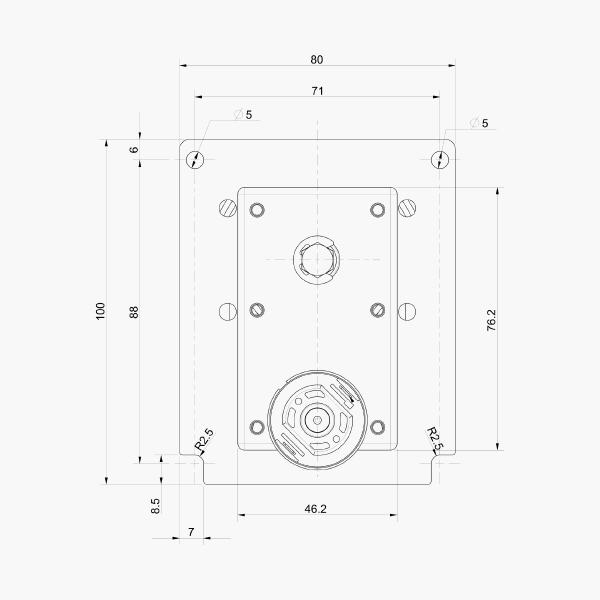

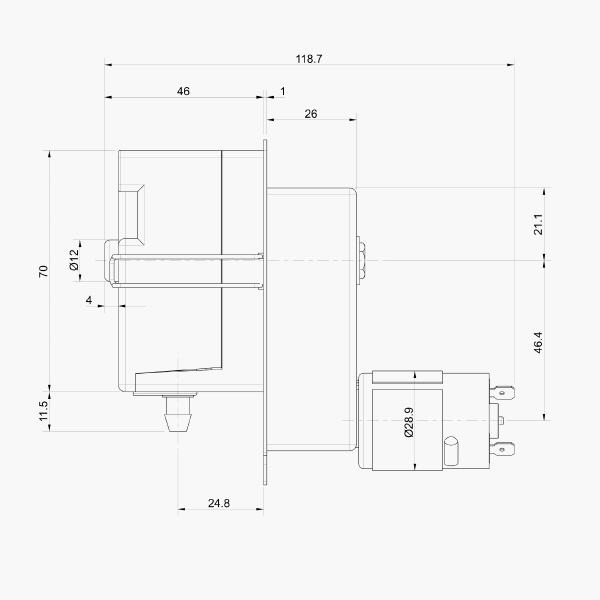

Abmessungen
