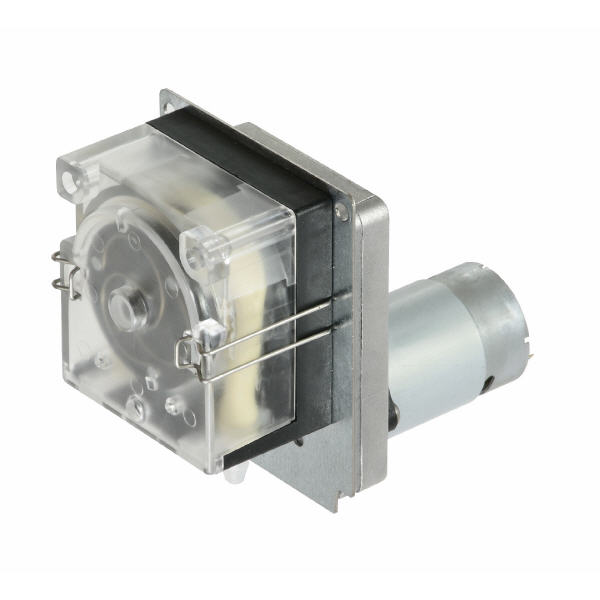

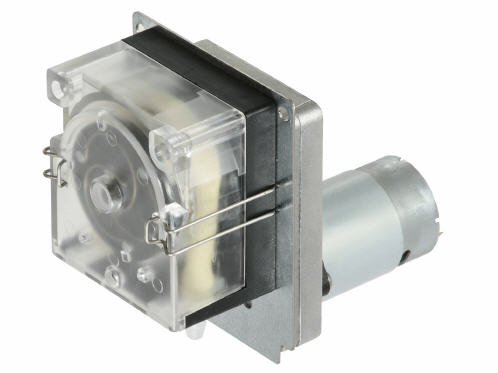

CP83 - Schlauchpumpe
Hochwertige OEM-Einbaupumpe zur Systemintegration. Die CP83 Pumpe, die ideal zum Schalttafeleinbau geeignet ist, kann wahlweise mit einem hochwertigen 12V DC oder 24V DC Getriebemotor geliefert werden.
Ausgeliefert wird die Pumpe mit einem gefederten 3-Rollen Drekreuz. Optional kann das Drehkreuz auch mit 2- oder 6-Rollen ausgestattet werden.
Ein Schlauchwechel ist werkzeuglos durch den abnehmbaren, vorderen Pumpenkopf möglich. Idealerweise ist die Pumpe mit Schläuchen in den Größen: 4,8x8,0 / 6,4x9,6 / 7,5x10,7 mm betrieben werden. Optional ist auch ein Modifikation für Endlosschlauch erhältlich.
Die hochwertigen DC-Getriebemotoren sind mit 5 verschiedenen Untersetzungen von minimal 30 UPM bis maximal 145 UPM erhältlich. Mit der größten Drehzahl von 145 UPM und dem größtmöglichen Peristaltikschlauch lassen sich Fördermengen von bis zu 34,8 l/h (0,58 l/min) realisieren (siehe Tabelle).
Förderleistung
| Drehzahl | Schlauchmaß (IDxAD) |
| 4,80 x 8,00 mm | 6,40 x 9,60 mm | 7,50 x 10,70 mm | |
| 25 UPM | 50 ml/min - 3 l/h | 70 ml/min - 4,2 l/h | 90 ml/min - 5,4 l/h |
| 50 UPM | 120 ml/min - 7,2 l/h | 160 ml/min - 9,6 l/h | 190 ml/min - 11,4 l/h |
| 83 UPM | 190 ml/min - 11,4 l/h | 260 ml/min - 15,6 l/h | 310 ml/min - 18,6 l/h |
| 116 UPM | 260 ml/min - 15,6 l/h | 370 ml/min - 22,2 l/h | 420 ml/min - 25,2 l/h |
| 135 UPM | 310 ml/min - 18,6 l/h | 430 ml/min - 25,8 l/h | 580 ml/min - 34,8 l/h |
| 160 UPM | 330 ml/min - 19,8 l/h | 420 ml/min - 25,2 l/h | 600 ml/min - 36,0 l/h |
| 200 UPM | 400 ml/min - 24 l/h | 580 ml/min - 34,8 l/h | 700 ml/min - 42 l/h |
| 300 UPM | 690 ml/min - 41,4 l/h | 980 ml/min - 58,8 l/h | 1200 ml/min - 72 l/h |
Leerlauf-Nenndrehzahl, Exemplarische Förderleistung ermittelt mit SANTOPRENE-Schlauch (Shore-Härte: 60), nach 15 Minuten Betrieb, ohne Gegendruck mit 3-Rollen Drehkreuz. (ml/min +/-15%)
Verfügbare Schlauchmaterialien
- Silikon
- Santoprene™
- Tygon
- Viton
- etc.
